輸出端用隔離式安全柵其原理示意圖
2011-03-08輸出端用隔離式安全柵
其作用是將來自安全場所電流信號（4～20mA）轉換為電氣隔離的電流信號（4～20mA）輸出，送至危險場所。

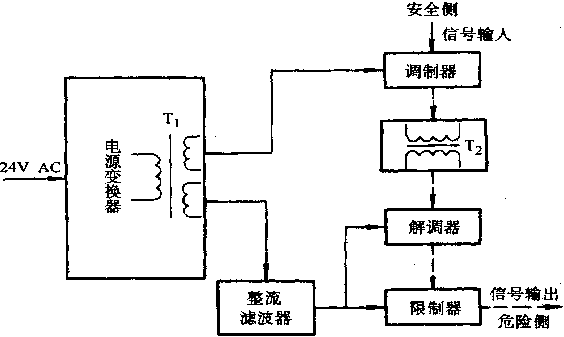

其原理示意圖如圖所示。它包括①信號傳輸通道，②能量傳輸通道。安全柵原理
①信號傳輸通道：
來自安全側電流輸入信號→調制器（將輸入信號4～20mADC轉換為調制交流信號調幅） →變壓器T2（隔離作用） →解調器（將調制交流信號轉換為4～20mADC電流信號） →限制器（限制高電壓、大電流信號輸出） →電氣轉換器（電動閥門）（危險側）。
②能量傳輸通道：
24VDC→電源變換器（將直流轉換為交流電壓） →變壓器T1（隔離和分兩路）→調制器的調制電壓或整流濾波器（恢復直流電壓） →解調器和限制器電源。
T1和T2實現輸入端（安全側）與輸出端（危險側）之間的電氣隔離。
